Прицеп бортовой 8462-02
Описание модели
Прицеп бортовой предназначен для транспортировки различных грузов, в том числе сыпучих, а так же зерновых сельскохозяйственных культур. Бортовая платформа: стальная, прямоугольного сечения. Боковые и задние борта платформы сочленены из двух бортов. Верхний борт – неподвижный, жестко крепится к стойкам платформы. Нижний борт – подвижный с верхней навеской, шарнирно крепится к нижней кромке верхнего неподвижного борта. Запоры бортов – механические, открываются вручную. Конструкция платформы включает в себя две пары стяжек средних стоек, увеличивающих жесткость кузова в поперечном направлении. Платформа оснащена быстросъемным тентом. Тент сворачивается в продольном направлении с помощью наматывающего устройства. В передней части платформы имеется откидная площадка для удобства обслуживания тента.
Технические характеристики
Модель прицепа
8462-02
Тип транспортного средства
Прицеп бортовой
Количество осей
3
Категория транспортного средства
Q4
Габаритные размеры, мм
длина
10025
ширина
2550
высота
2990
База, мм
4190+1310
Колея передних / задних колес, мм
1850
Ошиновка
односкатная
Показатели масс
Подвеска
рессорная
Масса снаряженного транспортного средства, кг
5750
Грузоподъемность
20000
Полная масса транспортного средства, кг
25750
на переднюю ось
9150
на заднюю тележку
16600
Платформа
Объем, м3
38
Внутренние размеры кузова, мм
7920х2420х1950
Сечение кузова
прямоугольное
Вложение Размер

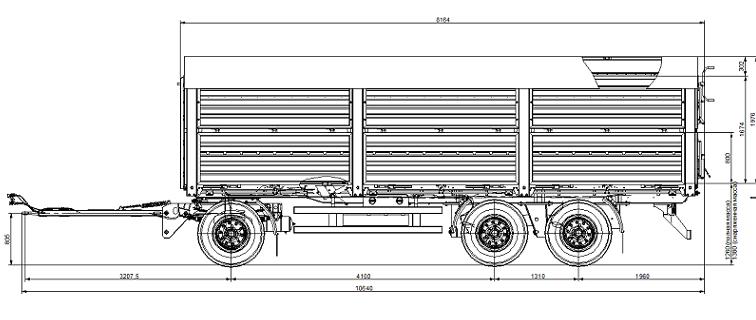

Габаритный чертеж 439.2 КБ
